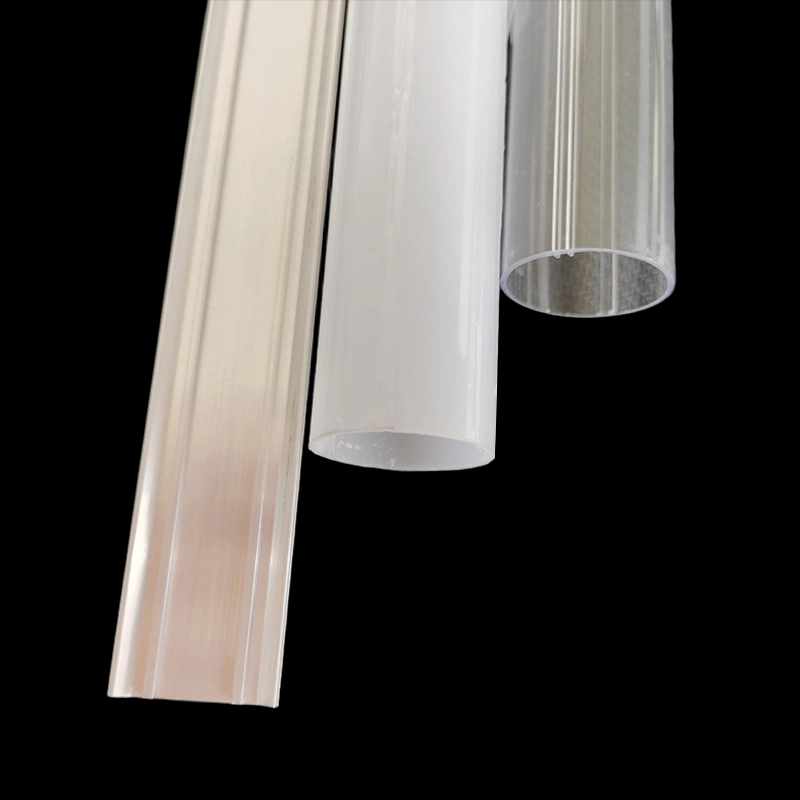

OEM நேரியல் விளக்குகளுக்கான T8 இரட்டை பக்க LED குழாய் வீடுகள்

ஜே.இT8 இரட்டை பக்க LED குழாய் வீடுகள்OEM லீனியர்-லைட்டிங் திட்டங்களுக்கான வெற்று உறை தளமாகும். உறுதிப்படுத்தப்பட்ட கட்டமைப்பு 26 மிமீ வெளிப்புற விட்டம், இரண்டு 12 × 1 மிமீ PCB நிலைகள், உள் 6063 அலுமினிய சுயவிவரம், தெளிவான அல்லது உறைந்த பாலிகார்பனேட் உறை, பிளாஸ்டிக் எண்ட் கேப்கள் மற்றும் வெளிப்புற-இயக்கி அமைப்பு ஆகியவற்றைக் கொண்டுள்ளது. நிலையான அல்லது தனிப்பயனாக்கப்பட்ட நீளங்கள் 600 மிமீ முதல் 2400 மிமீ வரை கிடைக்கின்றன, IP20 மற்றும் IP65 உள்ளமைவுகள் வழங்கப்படுகின்றன.

முக்கிய வார்த்தைவீட்டுவசதி. எல்இடிகள், PCB அசெம்பிளிகள், வயரிங், டிரைவர், எண்ட் டெர்மினேஷன் மற்றும் தேவையான எந்த முத்திரைகளும் தேர்ந்தெடுக்கப்பட்டு ஒருங்கிணைக்கப்படும் வரை இந்தத் தயாரிப்பு வேலை செய்யும் விளக்காக மாறாது. எனவே வாங்குபவர்கள் அதை ஒரு கட்டுப்படுத்தப்பட்ட வரைதல் மற்றும் அசெம்பிள் செய்யப்பட்ட மாதிரியிலிருந்து மதிப்பீடு செய்ய வேண்டும்—T8 பெயரிலிருந்து மட்டும் அல்ல. மின்னோட்டத்தை மதிப்பாய்வு செய்யவும்T8 இரட்டை பக்க ஒளிரும் வீடுஉங்கள் PCB மற்றும் திட்டத் தேவைகளை JE க்கு அனுப்பும் முன்.

தயாரிப்பு ஒரு வெற்று OEM வீடு, முடிக்கப்பட்ட T8 விளக்கு அல்லது ஃப்ளோரசன்ட் மாற்று அல்ல

"T8" பொது குழாய் வடிவமைப்பை அடையாளம் காட்டுகிறது, ஆனால் அது ஏற்கனவே இருக்கும் ஃப்ளோரசன்ட் பொருத்தத்துடன் மின் அல்லது இயந்திர இணக்கத்தன்மையை நிறுவவில்லை. முற்றிலும் மாறுபட்ட பலகைகள், வயரிங், எண்ட் கேப்கள், மவுண்டிங் விவரங்கள் மற்றும் பவர் ஆர்கிடெக்சர் ஆகியவற்றைப் பயன்படுத்தும் போது 26 மிமீ வீடுகள் நன்கு தெரிந்திருக்கலாம்.

இது ஒரு வழக்கமான ஃப்ளோரசன்ட் பேலஸ்ட்டை ஏற்றுக்கொள்கிறது, G13 லாம்ப்ஹோல்டருக்கு பொருந்துகிறது, மெயின்-ரேட்டட் ஊசிகளை உள்ளடக்கியது அல்லது நிறுவப்பட்ட விளக்கை ஒன்றுக்கு ஒன்று மாற்றலாம் என்று நினைக்க வேண்டாம். அந்த விவரங்கள் எதுவும் வீட்டு விட்டம் மூலம் உறுதிப்படுத்தப்படவில்லை. ரெட்ரோஃபிட் இணக்கத்தன்மை தேவைப்பட்டால், ஒப்புதல் வரைபடத்தில் அடிப்படை வடிவியல், முள் ஏற்பாடு, ஒட்டுமொத்த விளக்கு நீளம், மின் உள்ளீடு, வயரிங் முறை மற்றும் பொருத்துதல் இடைமுகம் ஆகியவற்றை வைக்கவும்.

இந்த வேறுபாடு வாங்குதலையும் பாதிக்கிறது. வீட்டு விவரக்குறிப்பு வெளியேற்றம் மற்றும் அடைப்பு தொகுப்பை அடையாளம் காட்டுகிறது. இது LED அளவு, வண்ண வெப்பநிலை, ஒளி வெளியீடு, ஒளியியல் விநியோகம், சக்தி, இயக்கி நடத்தை, மங்கலானது, எழுச்சி பாதுகாப்பு, இயக்க வெப்பநிலை அல்லது சேவை வாழ்க்கை ஆகியவற்றை வரையறுக்கவில்லை. அவை வாங்குபவரின் கூறு வடிவமைப்பு மற்றும் தகுதித் திட்டத்தால் கட்டுப்படுத்தப்படும் முடிக்கப்பட்ட-ஒளிரும் முடிவுகளாகும்.

இரட்டை பக்க T8 ஹவுசிங் அசெம்பிளியின் குறுக்குவெட்டு

சட்டசபை ஒரு சுற்று பாலிகார்பனேட் உடலை உள் அலுமினிய சுயவிவரத்துடன் இணைக்கிறது. அந்த குறுக்குவெட்டுக்குள் இரண்டு PCB நிலைகள் உள்ளன, ஒவ்வொன்றும் 12 × 1 மிமீ என அடையாளம் காணப்படுகின்றன. இந்த ஏற்பாடு OEM வடிவமைப்பாளருக்கு ஒரு 26 மிமீ குழாய் உறைக்குள் LED போர்டுகளுக்கான இரண்டு மவுண்டிங் இடங்களை வழங்குகிறது.

அலுமினியச் செருகல் PCB இடங்களுக்கு வரையறுக்கப்பட்ட உள் கட்டமைப்பை வழங்குகிறது. இது பலகைகளில் இருந்து வெப்ப பரிமாற்றத்தில் பங்கேற்கலாம், ஆனால் வெப்ப செயல்திறனை அலாய் பெயர் அல்லது சுயவிவரத்திலிருந்து மட்டும் ஊகிக்க முடியாது. LED ஏற்றுதல், பலகை கட்டுமானம், வெப்ப இடைமுக பொருள், தொடர்பு தரம், இயக்கி இழப்புகள், சுற்றுப்புற வெப்பநிலை, குழாய் நோக்குநிலை மற்றும் காற்றோட்டம் அனைத்தும் இயக்க வெப்பநிலையை பாதிக்கிறது. நிறுவப்பட்ட எல்.ஈ.டி பலகைகளுடன் வெப்ப வடிவமைப்பை அங்கீகரிக்கவும்.

இணைக்கப்பட்ட PCB நிலைகள் இரண்டு ஒளிரும் முகங்களை எவ்வாறு ஆதரிக்கின்றன

இரண்டு PCB நிலைகள் முழு சுற்றளவையும் ஒளிரச் செய்ய ஒரு பலகையை நம்புவதற்குப் பதிலாக குழாயின் இரு பக்கங்களிலும் LED களை ஏற்பாடு செய்ய அனுமதிக்கின்றன. இருதரப்பு நேரியல் விளக்குகள், இடைநிறுத்தப்பட்ட விளக்குகள், காட்சி விளக்குகள், போக்குவரத்து உட்புறங்கள் மற்றும் ஒன்றுக்கு மேற்பட்ட திசைகளில் ஒளி தேவைப்படும் பிற நிறுவல்களுக்கு இது பொருந்தும்.

வெளியேற்றமானது ஒரு குறிப்பிட்ட கற்றை கோணம் அல்லது சமமான 50/50 ஒளி பிளவுக்கு உத்தரவாதம் அளிக்காது. உண்மையான விநியோகம் PCB நிலைகளின் நோக்குநிலை, எல்இடி தொகுப்பு, டையோடு இடைவெளி, பலகை அகலம், பாலிகார்பனேட்டிற்கான தூரம், டிஃப்பியூசர் பூச்சு, உள் அடைப்பு மற்றும் அருகிலுள்ள லுமினியர் மேற்பரப்புகளைப் பொறுத்தது. தெளிவான PC LED வரையறை மற்றும் வெளியீட்டு திசையை பாதுகாக்க முனைகிறது; உறைந்த பிசி ஒளியை மிகவும் திறம்பட கலக்கிறது ஆனால் புலப்படும் தீவிரத்தை குறைக்கலாம் மற்றும் பீம் கட்டுப்பாட்டை மென்மையாக்கலாம்.

கருவி அல்லது உற்பத்தி ஒப்புதலுக்கு முன், இருபுறமும் ஒளிரும் மாதிரியை ஆய்வு செய்யவும். எல்இடி இமேஜிங், அலுமினியச் செருகலுக்கு அருகில் உள்ள இருண்ட பட்டைகள், வண்ண மாறுபாடு, முடிவு நிழல்கள் மற்றும் இரு முகங்களுக்கு இடையே உள்ள பிரகாசத்தில் உள்ள வேறுபாடுகள் ஆகியவற்றைப் பார்க்கவும். ஃபோட்டோமெட்ரிக் சோதனையானது ஃபினிஷ்ட்-லுமினியர் மட்டத்தில் உள்ளது, ஏனெனில் வெற்று வீடுகளில் ஒளி மூலங்கள் இல்லை.

வாங்குபவர்-குறிப்பிட்ட LEDகள், PCB அசெம்பிளிகள், வயரிங், டிரைவர் மற்றும் சீல்களுக்கு எதிராக வழங்கப்பட்ட வீட்டுக் கூறுகளை உறுதிப்படுத்தவும்

ஒரு வீட்டு மேற்கோள் JE-வழங்கப்பட்ட பாகங்களை வாங்குபவர் வழங்கிய மின் கூறுகளிலிருந்து பிரிக்க வேண்டும். வெளியிடப்பட்ட தயாரிப்பு விளக்கத்தின் அடிப்படையில், உறையில் உள் 6063 அலுமினிய சுயவிவரம், தெளிவான அல்லது உறைந்த பாலிகார்பனேட் மற்றும் பிளாஸ்டிக் எண்ட் கேப்கள் ஆகியவை அடங்கும். கட்டிடக்கலை வெளிப்புற இயக்கியைப் பயன்படுத்துகிறது. சரியான பேக்கிங் உள்ளடக்கங்கள், எண்ட்-கேப் ஸ்டைல், வன்பொருள், முத்திரைகள், கேபிள்-நுழைவு பாகங்கள் மற்றும் அசெம்பிளி சேவைகள் ஆகியவை மேற்கோளில் வரிக்கு வரியாக பட்டியலிடப்பட வேண்டும்.

வாங்குபவர் பொதுவாக எல்இடி பலகைகள், எல்இடிகள், வயரிங், கனெக்டர்கள், வெப்ப-இடைமுகப் பொருள், இயக்கி, பொருந்தக்கூடிய கிரவுண்டிங் முறை மற்றும் இறுதி மின் நிறுத்தங்கள் ஆகியவற்றை வரையறுக்க வேண்டும். ஒரு IP65 இலக்குக்கு, கேஸ்கட்கள், சீலண்ட், கேபிள் சுரப்பிகள், எண்ட்-கேப் சீல் மற்றும் அசெம்பிளி செயல்முறை ஆகியவற்றின் பொறுப்பு குறிப்பாக தெளிவாக இருக்க வேண்டும். IP65-திறன் கொண்ட பகுதிகளின் தொகுப்பு, கட்டுப்பாடற்ற ஃபீல்ட் அசெம்பிளிக்குப் பிறகு தானாகவே IP65 லுமினியர் அல்ல.

வரைதல் மற்றும் கூறு மதிப்பாய்வுக்கான விவரக்குறிப்பு மேட்ரிக்ஸ்

மதிப்பாய்வை வரைவதற்கான தொடக்க புள்ளியாக பின்வரும் மேட்ரிக்ஸைப் பயன்படுத்தவும். வெளியிடப்பட்ட மதிப்புகள் கிடைக்கக்கூடிய தயாரிப்பு உள்ளமைவைக் குறிக்கின்றன; அவை திட்ட-குறிப்பிட்ட சகிப்புத்தன்மை, பொருத்தம் காசோலைகள் அல்லது ஒழுங்குமுறை மதிப்பாய்வு ஆகியவற்றை மாற்றாது.

நிலையான வடிவியல்: 26 மிமீ விட்டம் மற்றும் இரண்டு 12 × 1 மிமீ பிசிபி நிலைகள், வரைபடத்தில் பொருத்தம் மற்றும் சகிப்புத்தன்மையுடன் அங்கீகரிக்கப்பட்டது

26 மிமீ விட்டம் மற்றும் ஜோடி 12 × 1 மிமீ PCB நிலைகள் முக்கிய வடிவவியலாகும், ஆனால் பெயரளவு பரிமாணங்கள் வெளியீட்டிற்கு போதுமானதாக இல்லை. போர்டு ஃபேப்ரிகேஷன், எக்ஸ்ட்ரஷன், வில், கோட்டிங் மற்றும் அசெம்பிளி டாலரன்ஸ்கள் தவறான திசையில் அடுக்கி வைத்தால், அதன் ஸ்லாட்டின் பெயரளவு அகலத்தில் வடிவமைக்கப்பட்ட பலகை பிணைக்கப்படும். ஒரு தளர்வான பொருத்தம் வேறுபட்ட சிக்கலை உருவாக்குகிறது: பலகை இயக்கம், சீரற்ற வெப்ப தொடர்பு அல்லது டிஃப்பியூசருக்குப் பின்னால் தெரியும் தவறான அமைப்பு.

RFQ இல் "12 மிமீ போர்டு" என்று எழுதுவதை விட உண்மையான PCB அவுட்லைனை JE க்கு அனுப்பவும். பிசிபி தடிமன், எட்ஜ் ஃபினிஷ், சாலிடர்-மாஸ்க் அல்லது செருகும் பகுதிக்கு அருகில் பூச்சு பில்டப், கூறு கீப்-அவுட் மண்டலங்கள், கனெக்டர் ப்ரோட்ரூஷன்கள் மற்றும் உள்நோக்கிய திசை ஆகியவை அடங்கும். அங்கீகரிக்கப்பட்ட வரைபடம் பொருத்துவதற்கு முக்கியமான பரிமாணங்களைக் கண்டறிந்து அந்த பரிமாணங்கள் எவ்வாறு ஆய்வு செய்யப்படும் என்பதைக் குறிப்பிட வேண்டும்.

கட்டுமானம் மற்றும் விருப்பங்கள்: உள் 6063 அலுமினிய சுயவிவரம், தெளிவான அல்லது உறைந்த பாலிகார்பனேட், பிளாஸ்டிக் எண்ட் கேப்கள், வெளிப்புற இயக்கி மற்றும் 600-2400 மிமீ நீளம்

6063 பொதுவாக வெளியேற்றப்பட்ட அலுமினிய சுயவிவரங்களுக்குப் பயன்படுத்தப்படுகிறது, ஏனெனில் இது கட்டுப்படுத்தப்பட்ட குறுக்குவெட்டுகளாக உருவாக்கப்படலாம் மற்றும் பொதுவான முடித்தல் செயல்முறைகளை ஏற்றுக்கொள்கிறது. இன்னும், "6063 அலுமினியம்" என்பது ஒரு முழுமையான வெப்ப அல்லது இயந்திர விவரக்குறிப்பு அல்ல. திட்டத்திற்கு கோபம், மேற்பரப்பு சிகிச்சை, கடத்துத்திறன், தோற்றம் அல்லது அரிப்பு நடத்தை ஆகியவை முக்கியமானதாக இருந்தால், வரைபடத்தில் தேவையைச் சேர்த்து உறுதிப்படுத்தலைக் கோரவும்.

கொள்முதல் விலையை விட நீளமும் மாறுகிறது. நீளமான வீடுகள் நேரான தன்மை, சேதத்தை கையாளுதல், PCB செருகல், வயரிங் அணுகல் மற்றும் தொகுப்பு வடிவமைப்பு ஆகியவற்றிற்கு அதிக உணர்திறன் கொண்டவை. உங்களின் குறிப்பிட்ட நீளம் வெட்டப்பட்ட வெளியேற்றம், பாலிகார்பனேட் உடல் அல்லது எண்ட் கேப்ஸ் உட்பட ஒட்டுமொத்தமாக அசெம்பிள் செய்யப்பட்ட அலகு ஆகியவற்றைக் குறிக்கிறதா என்பதை உறுதிப்படுத்தவும். JE பட்டியலிடுகிறது நிலையான மற்றும்தனிப்பயன் நீளம் T8 LED குழாய் வீடுகள்600 மிமீ முதல் 2400 மிமீ வரை விருப்பங்கள்; மேற்கோள் சரியான முடிக்கப்பட்ட நீளம் மற்றும் சகிப்புத்தன்மையை அடையாளம் காண வேண்டும்.

தெளிவான அல்லது உறைந்த பிசி, எண்ட்-கேப் டெர்மினேஷன் மற்றும் IP20 அல்லது IP65 உள்ளமைவுத் தேர்வுகள்

LED தெரிவுநிலை, திசை வெளியீடு அல்லது உள் பலகைகளின் தோற்றம் ஏற்கத்தக்கதாக இருக்கும் போது தெளிவான பாலிகார்பனேட்டைத் தேர்ந்தெடுக்கவும். இது டையோடு இடைவெளி, வயரிங், மூட்டுகள் மற்றும் சிறிய சீரமைப்பு பிழைகள் ஆகியவற்றை வெளிப்படுத்தலாம், எனவே உட்புற உருவாக்கம் பார்வைக்கு சுத்தமாக இருக்க வேண்டும். உங்களுக்கு சிறந்த காட்சி கலவை மற்றும் குறைந்த நேரடி LED இமேஜிங் தேவைப்படும்போது உறைந்த கணினியைத் தேர்ந்தெடுக்கவும். ஃப்ரோஸ்டிங் போதுமான LED இடைவெளி அல்லது ஆப்டிகல் சோதனைக்கு மாற்றாக இல்லை, மேலும் பரிமாற்றத்தில் அதன் விளைவை உண்மையான ஒளி இயந்திரம் மூலம் மதிப்பீடு செய்ய வேண்டும்.

எண்ட் கேப்கள் பெரும்பாலும் கவனிக்கப்படாத இடைமுகமாக மாறும். குழாய் எவ்வாறு மூடுகிறது, கம்பிகள் வீட்டை விட்டு வெளியேறுவது மற்றும் சுற்றியுள்ள லுமினியருடன் சட்டசபை எவ்வாறு இணைக்கிறது என்பதை அவை தீர்மானிக்கின்றன. ஒரு பிளாஸ்டிக் எண்ட் கேப் ஒரு தரப்படுத்தப்பட்ட ஃப்ளோரசன்ட் பேஸ் அல்லது நீர்ப்புகா முத்திரையை வழங்குவதாகக் கருதக்கூடாது. தக்கவைப்பு முறை, கேபிள் திறப்பு, இணைப்பான் ஏற்பாடு, துருவமுனைக் குறி, திரிபு நிவாரணம் மற்றும் சேவை-அணுகல் தேவைகள் ஆகியவற்றை வரைபடத்தில் வைக்கவும்.

பூர்த்தி செய்யப்பட்ட வடிவமைப்பிற்கு நீர் உட்செலுத்தலுக்கு எதிராக பாதுகாப்பு தேவைப்படாத இடங்களில் மட்டுமே IP20 பொருத்தமானது. IP65 விருப்பம் தூசி-இறுக்கமான மற்றும் நீர்-ஜெட்-எதிர்ப்பு உள்ளமைவுக்காக வடிவமைக்கப்பட்டுள்ளது, ஆனால் முழு அடைப்பு அமைப்பு மற்றும் அசெம்பிளி முறை வரையறுக்கப்பட்டு சோதனை செய்யப்பட்ட பின்னரே மதிப்பீடு பொருந்தும். எண்ட்-கேப் மூட்டுகள், கேபிள் உள்ளீடுகள், முத்திரை சுருக்கம், வெட்டு மேற்பரப்புகள் மற்றும் உற்பத்தி வேலைப்பாடு அனைத்தும் கசிவை ஏற்படுத்தும்.

மேற்கோள் எப்படி என்று கேளுங்கள்IP20 அல்லது IP65 T8 வீட்டு கட்டமைப்புகூறுகள் மற்றும் சட்டசபையில் வேறுபடுகிறது. உங்கள் தொழிற்சாலை ஒன்று சேர்வதற்கான தளர்வான பாகங்களை JE வழங்கினால், சீல் பொருட்கள், முத்திரை குத்தப்பட்ட இடம், தொடர்புடைய நிலைமைகள், தொப்பி செருகுதல் அல்லது கட்டுதல் முறை மற்றும் முடிக்கப்பட்ட தயாரிப்பு உட்செலுத்துதல் சோதனை ஆகியவற்றை ஒப்புக் கொள்ளுங்கள். இணைக்கப்படாத வீட்டு மாதிரியின் அடிப்படையில் மட்டுமே ஐபி உரிமைகோரலை அச்சிட வேண்டாம்.

போக்குவரத்து, வணிகம், கட்டடக்கலை மற்றும் பாதுகாக்கப்பட்ட வெளிப்புற விளக்குகளுக்கான விண்ணப்ப எல்லைகள்

இரயில்-வாகன உட்புறங்கள், நிலையங்கள், வணிக விளக்குகள், கேரேஜ்கள், பள்ளிகள், தொழிற்சாலைகள் மற்றும் பிற நேரியல் நிறுவல்களை இரட்டை பக்க வடிவமைப்பு ஆதரிக்கும். இந்தப் பயன்பாடுகள் ஒரு தகுதித் தரத்தைப் பகிர்ந்து கொள்ளவில்லை, எனவே பயன்பாட்டின் பெயர் பொறியியல் தேவைகளுக்கு ஒருபோதும் நிற்கக்கூடாது.

ரயில்-வாகன விளக்குகளுக்கு அதிர்வு, அதிர்ச்சி, சுடர் மற்றும் புகை நடத்தை, மின் பாதுகாப்பு, மின்காந்த இணக்கத்தன்மை, பொருள் கண்டறியும் தன்மை மற்றும் பாதுகாப்பான வைத்திருத்தல் ஆகியவற்றிற்கான திட்ட-குறிப்பிட்ட சோதனைகள் தேவைப்படலாம். 26 மிமீ வீட்டு வடிவவியல் அந்தத் தேவைகள் எதனுடனும் இணக்கத்தை நிரூபிக்கவில்லை. மாதிரி எடுப்பதற்கு முன் JE க்கு தேவையான சோதனை அல்லது பொருள்-ஆவணப் பட்டியலைக் கொடுங்கள், இதனால் வாடிக்கையாளர் சமர்ப்பிப்பின் போது கிடைக்காத சான்றுகள் முன்கூட்டியே கண்டுபிடிக்கப்படும்.

வணிக மற்றும் கட்டடக்கலை விளக்குகளுக்கு, வாங்குபவர்கள் பொதுவாக தோற்றம், ஒளி விநியோகம், பெருகிவரும் ஒருங்கிணைப்பு, இயக்கி அணுகல், வெப்பம், சுத்தம் செய்தல் மற்றும் பராமரிப்பு ஆகியவற்றில் கவனம் செலுத்த வேண்டும். Frosted PC தனிப்பட்ட LED களை மறைக்க முடியும், ஆனால் ஒரு நீண்ட ஒளிரும் கோடு இன்னும் பலகை மூட்டுகள் அல்லது இறுதி தொப்பிகளில் இருண்ட மண்டலங்களைக் காண்பிக்கும். தொடர்ச்சியான தோற்றம் முக்கியமானது என்றால் முழு நீள மாதிரியை உருவாக்கவும்; ஒரு குறுகிய ஆஃப்கட் ஒவ்வொரு உற்பத்தி சிக்கலையும் வெளிப்படுத்தாது.

கேரேஜ்கள், தொழிற்சாலைகள் மற்றும் பாதுகாக்கப்பட்ட வெளிப்புற இடங்கள் தூசி, ஈரப்பதம், சுத்தம் செய்யும் நடைமுறைகள், வெப்பநிலை மாறுபாடு மற்றும் சாத்தியமான இரசாயன வெளிப்பாடு ஆகியவற்றைச் சேர்க்கின்றன. IP65 ஆனது வரையறுக்கப்பட்ட சோதனை நிலைமைகளின் கீழ் நுழைகிறது, UV எதிர்ப்பு, இரசாயன இணக்கத்தன்மை, ஒடுக்கம், தாக்க எதிர்ப்பு அல்லது கட்டுப்பாடற்ற வெளிப்புற வெளிப்பாடு அல்ல. அந்த பண்புகள் தனித்தனியாக குறிப்பிடப்பட்டு சரிபார்க்கப்பட வேண்டும். குழாய் மற்றொரு சீல் செய்யப்பட்ட லுமினேயருக்குள் அமர்ந்திருந்தால், சிக்கிய வெப்பம் மற்றும் வெளிப்புற இயக்கி அணுகக்கூடியதா என்பதையும் கருத்தில் கொள்ளுங்கள்.

ஒப்புதல் சான்றுகள்: வரைபடங்கள், மாதிரி ஆய்வு, சோதனை முறைகள், பொருள் ஆவணங்கள் மற்றும் வீட்டுவசதி சான்றிதழ் உரிமைகோரல் இல்லாமல் UL அல்லது ETL சமர்ப்பிப்பு ஆதரவு

ஒரு நம்பகமான ஒப்புதல் தொகுப்பு கட்டுப்படுத்தப்பட்ட குறுக்கு வெட்டு வரைதல் மற்றும் ஒரு சட்டசபை வரைதல் ஆகியவற்றுடன் தொடங்குகிறது. அவை 26 மிமீ விட்டம், பிசிபி நிலைகள், முக்கிய இடைமுகங்கள், மெட்டீரியல் கால்அவுட்கள், எண்ட்-கேப் விவரங்கள், நீள வரையறை மற்றும் மறுபார்வை நிலை ஆகியவற்றைக் காட்ட வேண்டும். PCB இன்செர்ஷன், கேப் ஃபிட், மவுண்டிங் அல்லது சீல் ஆகியவற்றைப் பாதிக்கும் பரிமாணங்கள் பொதுவான குறிப்பைக் காட்டிலும் வெளிப்படையான சகிப்புத்தன்மைக்கு தகுதியானவை.

மாதிரி ஆய்வு பரிமாணங்கள் மற்றும் நடைமுறை அசெம்பிளி ஆகியவற்றை உள்ளடக்கியதாக இருக்க வேண்டும். உண்மையான PCB களைச் செருகவும், உத்தேசிக்கப்பட்ட கம்பிகளை வழியமைக்கவும், இறுதித் தொப்பிகளைப் பொருத்தவும், மற்றும் வில், திருப்பம், அரிப்பு, வண்ண மாறுபாடு, தொப்பி இடைவெளிகள் மற்றும் பலகை இயக்கம் ஆகியவற்றிற்கான முழு நீளத்தையும் சரிபார்க்கவும். பின்னர் வெப்பநிலை மற்றும் ஒளியியல் தோற்றத்தை மதிப்பிடுவதற்கு பிரதிநிதித்துவ நிலைமைகளின் கீழ் நோக்கம் கொண்ட LED மற்றும் இயக்கி அமைப்பை இயக்கவும்.

முடிவுகளை ஒப்பிடும் முன் சோதனை முறைகளை ஒப்புக் கொள்ள வேண்டும். IP65 வடிவமைப்பிற்கு, சோதனையானது JE இன் அசெம்பிள் செய்யப்பட்ட மாதிரிக்கு பொருந்துமா அல்லது உங்கள் கேபிள் நுழைவு மற்றும் வயரிங் உட்பட உங்கள் முடிக்கப்பட்ட லுமினேயருக்குப் பொருந்துமா என்பதைக் கண்டறியவும். பொருள் ஆவணங்களில் அறிவிப்புகள், தரவுத்தாள்கள் அல்லது சோதனை அறிக்கைகள் இருக்கலாம், ஆனால் அவற்றின் கிடைக்கும் தன்மை மற்றும் பொருத்தம் ஆகியவை சரியான பிசின், அலுமினிய விவரக்குறிப்பு, நிறம் மற்றும் உற்பத்தி உள்ளமைவு ஆகியவற்றை உறுதிப்படுத்த வேண்டும்.

UL அல்லது ETL சமர்ப்பிப்பு ஆதரவு ஆவண ஒருங்கிணைப்பாக கருதப்பட வேண்டும், ஒரு போர்வை சான்றிதழ் கோரிக்கையாக அல்ல. ஒரு பொருள் பதிவு, கூறு கோப்பு அல்லது சப்ளையர் அறிவிப்பு காலியான வீட்டுவசதி அல்லது முடிக்கப்பட்ட விளக்கு - UL பட்டியலிடப்பட்ட அல்லது ETL பட்டியலிடப்படாது. இறுதி கட்டுமானம், மின் கூறுகள், வெப்பநிலை, இடைவெளிகள், வயரிங், உறை மற்றும் நோக்கம் கொண்ட பயன்பாடு அனைத்தும் தேர்ந்தெடுக்கப்பட்ட சான்றிதழ் அமைப்பால் மதிப்பாய்வு செய்யப்படலாம்.

உங்கள் ஆய்வகம் அல்லது சான்றளிக்கும் கூட்டாளிக்கு எந்த சமர்ப்பிப்பு வழி மற்றும் ஆவணங்கள் தேவை என்பதை JE க்கு சொல்லுங்கள். முன்மொழியப்பட்ட பொருட்கள் மற்றும் கட்டமைப்புக்கு என்ன கிடைக்கும் என்பதை JE உறுதிப்படுத்த முடியும். ஒரு குறிப்பிட்ட அங்கீகாரம், பட்டியல், எரியக்கூடிய வகைப்பாடு, கோப்பு எண் அல்லது சோதனை அறிக்கை ஆகியவை கட்டாயமாக இருந்தால், ஆர்டரை அங்கீகரிக்கும் முன் அந்த ஆதாரத்தைப் பெற்று சரிபார்க்கவும். லோகோ, பொதுவான பொருள் குடும்பம் அல்லது முந்தைய திட்டத்திலிருந்து அதை ஒருபோதும் ஊகிக்க வேண்டாம்.

வரைதல் மதிப்பாய்வு முதல் மாதிரி ஒப்புதல் மற்றும் தயாரிப்பு மேற்கோள் வரை

சீனா ஆழமான வெளியேற்றும் திறனை வழங்குகிறது, ஆனால் தொழிற்சாலை இருப்பிடம் மட்டுமே வரைதல் கட்டுப்பாடு, கூறு பொருத்தம் அல்லது மீண்டும் மீண்டும் செய்யக்கூடியது பற்றி உங்களுக்குச் சிறிதும் சொல்லவில்லை. டியூப் ஹவுசிங்ஸ், எல்இடி சுயவிவரங்கள், பிசி டியூப்கள், எண்ட் கேப்கள் மற்றும் ட்ரை-ப்ரூஃப் ஹவுசிங்ஸ் உள்ளிட்ட எல்இடி விளக்குகளுக்கு அலுமினியம் மற்றும் பிளாஸ்டிக் எக்ஸ்ட்ரூஷன்களை JE தயாரிக்கிறது. இந்த திட்டத்திற்கு, பயனுள்ள சான்றுகள் ஒரு பதிலளிக்கக்கூடிய வரைதல் செயல்முறை, ஒரு பிரதிநிதி மாதிரி, ஒரு வரையறுக்கப்பட்ட ஆய்வுத் திட்டம் மற்றும் வழங்கல் எல்லையை தெளிவுபடுத்தும் மேற்கோள் ஆகும்.

தனிப்பயனாக்குதல் பணிப்பாய்வு: வரைதல் திருத்தம், DFM கருத்து, அச்சு தேர்வு, மாதிரி சரிபார்ப்பு மற்றும் உற்பத்தி தரக் கட்டுப்பாடு

"T8 வீட்டுவசதி"க்கான தளர்வான கோரிக்கையை விட விண்ணப்பத்துடன் தொடங்கவும். PCB கோப்புகள், இலக்கு ஒட்டுமொத்த நீளம், ஆப்டிகல் விருப்பம், முடிவு முடிவு, நுழைவு இலக்கு, பெருகிவரும் இடைமுகம் மற்றும் கட்டாய ஆவணங்களை அனுப்பவும். JE அந்த உள்ளீடுகளை ஏற்கனவே உள்ள பொது அச்சுடன் ஒப்பிடலாம் அல்லது தனிப்பட்ட அச்சு மற்றும் தனிப்பயன் வெளியேற்றம் தேவையா என்பதை தீர்மானிக்கலாம்.

வரைதல் திருத்தத்தின் போது, ​​போர்டு கிளியரன்ஸ், எண்ட்-கேப் ஈடுபாடு, வயர் ரூட்டிங், பாகங்களை வைக்க-வெளியே வைக்கும் பகுதிகள், சீல் செய்யும் மேற்பரப்புகள் மற்றும் காணக்கூடிய ஒப்பனை மண்டலங்கள் ஆகியவற்றைத் தீர்க்கவும். DFM பின்னூட்டம் வைத்திருக்க அல்லது ஆய்வு செய்ய கடினமாக இருக்கும் பரிமாணங்களையும், கருவி, அசெம்பிளி அல்லது செலவைப் பாதிக்கும் எந்த மாற்றத்தையும் கண்டறிய வேண்டும். ஒரு தனிப்பயன் சுயவிவரம் உண்மையான இடைமுகச் சிக்கலைத் தீர்க்கும், ஆனால் இது கருவி அனுமதியைச் சேர்க்கிறது மற்றும் திட்டத்தை ஒரு புதிய குறுக்குவெட்டுக்கு பூட்டுகிறது. விமர்சனமற்ற PCB விளிம்பை மாற்றியமைப்பதைத் தவிர்ப்பதற்காக தனிப்பட்ட கருவிகளை ஆர்டர் செய்ய வேண்டாம்.

மாதிரியானது ஒப்புக்கொள்ளப்பட்ட பொருள், டிஃப்பியூசர் பூச்சு, அலுமினியத்தின் குறுக்குவெட்டு, இறுதி-தொப்பி வடிவமைப்பு மற்றும் உண்மையான அபாயங்களைச் சோதிக்கும் அளவுக்கு நெருக்கமாக இருக்க வேண்டும். ஏற்றுக்கொள்ளப்பட்ட எந்த விலகலையும் பதிவு செய்யவும். மாதிரி பரிமாணம், அசெம்பிளி, ஆப்டிகல், தெர்மல் மற்றும் பொருந்தக்கூடிய நுழைவுச் சரிபார்ப்புகளைக் கடந்துவிட்டால், உற்பத்தி மேற்கோளுக்குப் பயன்படுத்தப்படும் வரைபடத் திருத்தத்தை முடக்கவும்.

உற்பத்தித் தரக் கட்டுப்பாடு கவனிக்கத்தக்க தேவைகளுடன் இணைக்கப்பட வேண்டும்: பொருள் அடையாளம், முக்கியமான குறுக்குவெட்டு பரிமாணங்கள், வெட்டு நீளம், குறிப்பிட்ட இடத்தில் நேராக இருப்பது, மேற்பரப்பு நிலை, டிஃப்பியூசர் தோற்றம், எண்ட்-கேப் பொருத்தம், PCB செருகல் மற்றும் பேக்கேஜிங் பாதுகாப்பு. சீல் செய்யப்பட்ட அசெம்பிளிகளுக்கு, உட்செலுத்துதல் செயல்திறன் எவ்வாறு சரிபார்க்கப்படுகிறது மற்றும் எந்த மாதிரி அளவில் உள்ளது என்பதை வரையறுக்கவும். மேற்கோள் பொருந்தக்கூடிய கருவிகளின் உரிமை, மாதிரி கட்டணங்கள், ஆர்டர் அளவு, லீட்-டைம் அடிப்படை, பேக்கிங் முறை மற்றும் ஷிப்பிங் விதிமுறைகளை மின்னஞ்சல் அனுமானங்களுக்கு விட்டுவிடாமல் குறிப்பிட வேண்டும்.

RFQ சரிபார்ப்பு பட்டியல்: நீளம், PCB வடிவியல், டிஃப்பியூசர், IP இலக்கு, இறுதி தொப்பிகள், சகிப்புத்தன்மை, அளவு, பேக்கேஜிங், இலக்கு மற்றும் தேவையான ஆவணங்கள்

• நீளம்:கிடைக்கக்கூடிய 600–2400 மிமீ வரம்பிற்குள் வெட்டப்பட்ட நீளம் மற்றும் தேவையான ஒட்டுமொத்த அசெம்பிள் நீளத்தைக் குறிப்பிடவும்.
• PCB வடிவியல்:பலகையின் அகலம், தடிமன், அவுட்லைன், இணைப்பான் நிலை, கூறு கீப்-அவுட்கள் மற்றும் செருகும் திசையை இணைக்கவும்.
• டிஃப்பியூசர்:தெளிவான அல்லது உறைந்த பிசியைத் தேர்ந்தெடுத்து, காண்பிக்க உங்களுக்கு மாதிரி தேவைப்படும் ஆப்டிகல் தோற்றத்தை விவரிக்கவும்.
• IP இலக்கு:ஸ்டேட் IP20 அல்லது IP65, யார் இறுதி அசெம்பிளியைச் செய்கிறார், எந்த முடிக்கப்பட்ட உள்ளமைவு சோதிக்கப்படும்.
• எண்ட் கேப்ஸ்:நிறுத்துதல், கேபிள் வெளியேறுதல், இணைப்பான் அல்லது முள் தேவைகள், தக்கவைத்தல், சீல் செய்தல் மற்றும் திரிபு நிவாரணம் ஆகியவற்றை வரையறுக்கவும்.
• சகிப்புத்தன்மை:PCB பொருத்தம், தொப்பி ஈடுபாடு, மவுண்டிங், நீளம் மற்றும் இனச்சேர்க்கை பகுதிகளுக்கான முக்கியமான பரிமாணங்களைக் குறிக்கவும்.
• அளவு:முன்மாதிரி, பைலட் மற்றும் எதிர்பார்க்கப்படும் உற்பத்தி அளவுகளைக் கொடுங்கள், இதனால் பொது-அச்சு மற்றும் தனிப்பயன்-அச்சு வழிகளை ஒப்பிடலாம்.
• பேக்கேஜிங்:மேற்பரப்பு-பாதுகாப்பு தேவைகள், மூட்டை வரம்புகள், லேபிளிங் மற்றும் நீளம் தொடர்பான கையாளுதல் கட்டுப்பாடுகள் ஆகியவற்றைக் கண்டறியவும்.
• சேருமிடம்:விநியோக நாடு, நகரம் அல்லது துறைமுகம், விருப்பமான கப்பல் விதிமுறைகள் மற்றும் ஏதேனும் இறக்குமதி-ஆவணத் தேவைகள் ஆகியவற்றை வழங்கவும்.
• ஆவணம்:ஒப்புதலுக்குத் தேவையான பட்டியல் வரைபடங்கள், ஆய்வு அறிக்கைகள், பொருள் பதிவுகள், அறிவிப்புகள், சோதனைச் சான்றுகள் மற்றும் சான்றிதழ்-சமர்ப்பிப்பு ஆவணங்கள்.

ஒரு மாதிரித் திட்டம் மற்றும் உற்பத்தி மேற்கோளைக் கோர, உங்கள் வரைபடத் திருத்தத்துடன் அந்தப் பேக்கேஜை அனுப்பவும்26 மிமீ இரட்டை பக்க T8 LED குழாய் வீடுகள்.
