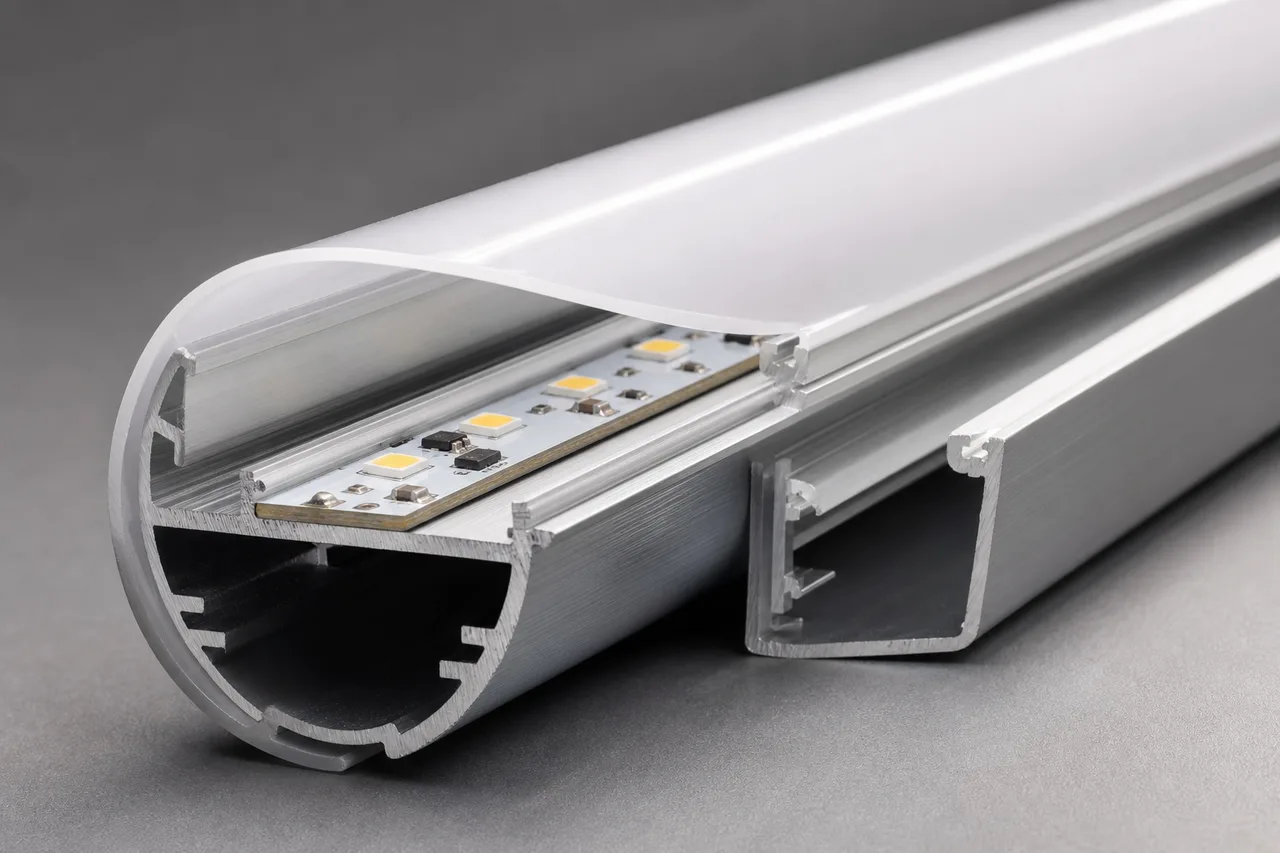

சொற்றொடர்JE அரை அலுமினியம்/அரை பிளாஸ்டிக் குழாய்-வீடு கட்டுமானம்இந்த தயாரிப்பு வகையின் பின்னணியில் உள்ள நடைமுறை கட்டமைப்பை விவரிக்கிறது: 6063 அலுமினிய தளம் LED பலகையை எடுத்துச் செல்கிறது மற்றும் வெப்பத்தை நிர்வகிக்க உதவுகிறது, அதே நேரத்தில் பாலிகார்பனேட் டிஃப்பியூசர் தெரியும் ஆப்டிகல் அட்டையை உருவாக்குகிறது. அந்தப் பிரிவுதான் முக்கியம். அலுமினியம் PCBக்கு ஒரு நிலையான பெருகிவரும் மேற்பரப்பையும் கணிக்கக்கூடிய இயந்திர முதுகெலும்பையும் வழங்குகிறது; டிஃப்பியூசர் தோற்றம், ஒளி பரிமாற்றம் மற்றும் பலகைக்கான அணுகலைக் கட்டுப்படுத்துகிறது. இது வெறுமனே ஒரு அலங்கார ஷெல் அல்ல.
அமெரிக்க வாங்குபவர்களுக்கு, முதல் கேள்வி விலை அல்ல. இது பொருந்தக்கூடிய தன்மை. 10 மிமீ PCB ஆனது பல பொதுவான LED குழாய் பலகைகளை விட குறுகலானது, மேலும் டிஃப்பியூசருக்கு எதிராக அழுத்தாமல் அல்லது எண்ட் கேப்களில் குறுக்கிடாமல் ஓட்டுநர் வீட்டுவசதிக்குள் பொருத்த வேண்டும். JE-28 அதிகபட்சமாக 12 மிமீ இயக்கி உயரத்துடன் பட்டியலிடப்பட்டுள்ளது, எனவே உங்கள் ஓட்டுனர் உடல், வயரிங், இன்சுலேஷன் மற்றும் ஸ்ட்ரெய்ன்-ரிலீஃப் விவரங்கள் தனித்தனியாக இல்லாமல் ஒன்றாகச் சரிபார்க்கப்பட வேண்டும்.
நிலையான JE-28 IP20 ஆகும். இது உட்புற விளக்குகள் மற்றும் ரெட்ரோஃபிட்-ஸ்டைல் டியூப் அசெம்பிளிகளை உலர்த்துவதற்கு ஏற்றதாக அமைகிறது, இது தானாகவே கழுவும் பகுதிகள் அல்லது வெளிப்படும் சாதனங்களுக்கு அல்ல. தாவர விளக்குகள், குளிர்சாதன பெட்டி விளக்குகள் மற்றும் வெளிப்புற பார்க்கிங் போன்ற பயன்பாடுகளுக்கு நீர்ப்புகா குழாய்-வீடு பாணிகளை JE வழங்குகிறது, ஆனால் அவை பொருத்தமான நீர்ப்புகா கட்டமைப்பாக மேற்கோள் காட்டப்பட வேண்டும். உடன் தொடங்குங்கள்10mm PCB உடன் JE LED T8 குழாய் வீடுகள்விவரக்குறிப்பு மற்றும் உற்பத்தி வரிசையை அங்கீகரிக்கும் முன் சரியான வரைபடத்தைக் கேட்கவும்.
JE-28 என்பது 10 x 1.2 மிமீ PCB போர்டு அளவுக்குக் கட்டப்பட்ட 26 மிமீ T8 வீடு. அந்த பரிமாணமே இயந்திரத் தகுதிக்கான தொடக்கப் புள்ளியாகும். பெயரளவில் 10 மிமீ அகலம் கொண்ட ஒரு பலகை அதன் கூறு உயரம், சாலிடர் மூட்டுகள், இணைப்பான் வைப்பு அல்லது மவுண்டிங் முறை ஆகியவை வீட்டு மேம்பாட்டின் போது பயன்படுத்தப்படும் மாதிரியிலிருந்து வேறுபட்டால் இன்னும் சிக்கல்களை உருவாக்கலாம்.
இந்த வீடு பாலிகார்பனேட் டிஃப்பியூசர் விருப்பங்கள் மற்றும் பிளாஸ்டிக் எண்ட் கேப்களுடன் 6063 அலுமினிய தளத்தைப் பயன்படுத்துகிறது. JE ஒரு உள் இயக்கி ஏற்பாடு மற்றும் அதிகபட்ச இயக்கி உயரம் 12 மிமீ பட்டியலிடுகிறது. கிடைக்கும் நீளம் 600 மிமீ முதல் 2400 மிமீ வரை இயங்கும், தனிப்பயன் நீளம் கிடைக்கும். நீளம், டிஃப்பியூசர் ஃபினிஷ், எண்ட்-கேப் ஸ்டைல் மற்றும் டிரைவர் நிலை ஆகியவை ஒரே அசெம்பிளி முடிவாகக் கருதப்பட வேண்டும், ஏனெனில் ஒவ்வொன்றும் நிறுவல், ஒளி விநியோகம் மற்றும் பேக்கிங் ஆகியவற்றைப் பாதிக்கிறது.
| அளவுரு | JE-28 தகவல் | US வாங்குபவர்கள் என்ன உறுதிப்படுத்த வேண்டும் |
|---|---|---|
| வீட்டு வகை | LED T8 குழாய் வீடுகள் | முழுமையான கூடியிருந்த குழாய் வடிவமைப்பு மற்றும் நிறுவல் முறை |
| வீட்டு விட்டம் | 26 மி.மீ | உத்தேசித்துள்ள T8 ஃபிக்சர், கிளிப்புகள் மற்றும் எண்ட் கேப்களுடன் இணக்கத்தன்மை |
| PCB தேவை | 10 x 1.2 மிமீ PCB போர்டு அளவு | போர்டு அவுட்லைன், கூறு உயரம், இணைப்பிகள் மற்றும் மவுண்டிங் விவரங்கள் |
| அடிப்படை பொருள் | 6063 அலுமினியம் | மேற்பரப்பு பூச்சு, பலகை இணைப்பு மற்றும் வெப்ப இடைமுகம் |
| டிஃப்பியூசர் | பாலிகார்பனேட் விருப்பங்கள் | தெளிவான அல்லது உறைந்த பூச்சு, ஆப்டிகல் இலக்கு மற்றும் வண்ண நிலைத்தன்மை |
| டிரைவர் ஏற்பாடு | உள் இயக்கி | இயக்கி பரிமாணங்கள், வெப்பம், வயரிங் மற்றும் மின்சார ஒப்புதல்கள் |
| அதிகபட்ச இயக்கி உயரம் | 12 மி.மீ | இன்சுலேஷன் மற்றும் கம்பி ரூட்டிங் உட்பட உண்மையான இயக்கி உயரம் |
| நிலையான மதிப்பீடு | IP20 | ஈரமான அல்லது வெளிப்படும் இடங்களுக்கு தனித்தனியாக குறிப்பிடப்பட்ட நீர்ப்புகா பதிப்பைப் பயன்படுத்தவும் |
| நீள வரம்பு | 600 மிமீ முதல் 2400 மிமீ அல்லது தனிப்பயன் | கட் டாலரன்ஸ், எண்ட்-கேப் அலவன்ஸ், அட்டைப்பெட்டி நீளம் மற்றும் திட்ட அளவுகள் |
ஒரு வீட்டுவசதி பட்டியல் பக்கத்தில் சரியாகத் தோன்றலாம் மற்றும் சட்டசபையின் போது தோல்வியடையும். வழக்கமான காரணங்கள் வியத்தகு இல்லை: ஒரு இயக்கி சில மில்லிமீட்டர்கள் மிக உயரமாக உள்ளது, பிசிபி டிஃப்பியூசரின் கீழ் வளைகிறது, எண்ட் கேப் குழாயைப் பாதுகாப்பாக வைத்திருக்காது, அல்லது ஒரு இணைப்பான் உள் கம்பி வளைவுக்கு இடமளிக்காது. அலுமினிய வெளியேற்றம் மட்டுமல்ல, முழுமையான சட்டசபைக்கு தகுதி பெறவும்.
திட்டமானது இறுக்கமான ஃபிக்ச்சர் அனுமதிகளைக் கொண்டிருக்கும் போது, எக்ஸ்ட்ரூஷன் வரைதல் மற்றும் இயற்பியல் மாதிரியைக் கேட்கவும். வரைபடங்கள் காட்டாத பேக்கேஜிங் மற்றும் கையாளுதல் சிக்கல்களையும் ஒரு மாதிரி வெளிப்படுத்துகிறது. அட்டைப்பெட்டி வடிவமைப்பு ஷிப்பிங் நீளத்துடன் பொருந்தவில்லை என்றால், நீண்ட குழாய்கள் டிஃப்பியூசர் மதிப்பெண்கள், எண்ட்-கேப் சேதம் அல்லது சிறிது குனிந்து வரலாம். வெகுஜன உற்பத்திக்கு முன் சரிசெய்வது மலிவானது மற்றும் அமெரிக்க விநியோக ஏற்றுமதிக்குப் பிறகு சரிசெய்வது விலை உயர்ந்தது.
JE ஆல் வழங்கப்பட்ட நிலையான JE-28 விவரக்குறிப்பு IP20 ஆகும், எனவே இது ஒரு உலர்-இருப்பிட வீட்டுவசதியாக கருதப்பட வேண்டும். ஆலை விளக்குகள், குளிர்சாதன பெட்டி விளக்குகள், வெளிப்புற பார்க்கிங் அல்லது ஒடுக்கம், தெளிப்பு, தூசி அல்லது வெப்பநிலை சைக்கிள் ஓட்டுதலுக்கு வெளிப்படும் எந்தவொரு நிறுவலையும் குறிப்பிடும் வாங்குபவர்களுக்கு அந்த வேறுபாடு முக்கியமானது. சிறப்பு பயன்பாடுகளுக்கு நீர்ப்புகா T8 வீட்டு பாணிகளை வழங்குவதாக JE கூறுகிறது, ஆனால் நீர்ப்புகா பதிப்பு தனித்தனியாக அடையாளம் காணப்பட்டு மேற்கோள் காட்டப்பட வேண்டும்.
ஆம், JE-28 ஆனது 10 x 1.2 மிமீ PCB மற்றும் ஒரு உள் இயக்கி ஏற்பாட்டிற்காக குறிப்பிடப்பட்டுள்ளது, அதிகபட்ச இயக்கி உயரம் 12 மிமீ ஆகும். ஒவ்வொரு 10 மிமீ போர்டு மற்றும் ஒவ்வொரு உள் இயக்கியும் பொருந்தும் என்று அர்த்தம் இல்லை. உங்கள் போர்டின் உயரமான LED, மின்தேக்கி, இணைப்பான் மற்றும் சாலிடர் கம்பி ஆகியவை கிடைக்கக்கூடிய உள் அனுமதிக்குள் இருக்க வேண்டும். பொருத்தமான மதிப்பாய்வுக்காக JE க்கு PCB கோப்பு மற்றும் இயக்கி தரவுத் தாளை அனுப்பவும், பின்னர் மக்கள்தொகை கொண்ட மாதிரியுடன் முடிவைச் சரிபார்க்கவும்.
மாதிரிகள், மேற்கோள்கள், தனிப்பயன் நீளம், OEM/ODM வெளியேற்றம் மற்றும் வாடிக்கையாளரின் ஃபார்வர்டர் கிடங்கிற்கு ஏற்றுமதி செய்ய முடியும் என்று JE கூறுகிறது. வணிக விவரங்கள் தேர்ந்தெடுக்கப்பட்ட சுயவிவரம், டிஃப்பியூசர், எண்ட் கேப்ஸ், கருவி நிலை, அளவு, பேக்கேஜிங் மற்றும் இலக்கு ஏற்பாடு ஆகியவற்றைப் பொறுத்தது. மாதிரி முன்னணி நேரம், உற்பத்தி MOQ, தனிப்பட்ட அச்சு தேவைப்பட்டால் கருவிக்கான கட்டணம், வெட்டு-நீள சகிப்புத்தன்மை, அட்டைப்பெட்டி பரிமாணங்கள் மற்றும் ஏற்றுமதியுடன் வழங்கப்பட்ட ஆவணங்கள் ஆகியவற்றைக் கேட்கவும். உங்கள் குழு யுஎஸ் ஃபார்வர்டரைப் பயன்படுத்தினால், மேற்கோள் முடிவடைவதற்கு முன் கிடங்கு முகவரி மற்றும் சரக்கு-குறிப்புத் தேவைகளை வழங்கவும்.
JE, முறையாக டோங்குவான் ஜினென் லைட்டிங் டெக்னாலஜி கோ., லிமிடெட், சீனாவின் டோங்குவானில் வெளியேற்றப்பட்ட LED லைட்டிங் கூறுகளை உற்பத்தி செய்கிறது. அதன் வரம்பில் LED அலுமினிய சுயவிவரங்கள், LED பிளாஸ்டிக் சுயவிவரங்கள், PC குழாய்கள் மற்றும் டிஃப்பியூசர்கள், T5, T6, T8, T10 மற்றும் T12 குழாய் வீடுகள் மற்றும் ட்ரை-ப்ரூஃப் லைட் ஹவுசிங்ஸ் ஆகியவை அடங்கும். முதல் முன்மாதிரிக்குப் பிறகு ஒரு திட்டம் அளவு அல்லது கட்டுமானத்தை மாற்றும்போது அந்த தயாரிப்பு அகலம் பயனுள்ளதாக இருக்கும். ஒரு வாங்குபவர் ஒரு அரை அலுமினிய வீடு, முழு அலுமினிய தளம் அல்லது வேறு குழாய் விட்டம் ஆகியவற்றை ஒரே சப்ளையர் மூலம் முழு ஆதார செயல்முறையையும் மறுதொடக்கம் செய்யாமல் ஒப்பிடலாம்.
பொது அச்சுகள், தனியார் அச்சுகள், OEM/ODM வெளியேற்றம் மற்றும் தனிப்பயன் திட்டப்பணிகளை JE ஆதரிக்கிறது. சுயவிவரம் ஏற்கனவே உங்கள் PCB மற்றும் டிஃப்பியூசர் தேவைகளுக்குப் பொருந்தும்போது, பொது-அச்சு ஆதாரம் நிலையான JE-28 வடிவவியலுக்கு அர்த்தமுள்ளதாக இருக்கும். உங்களுக்கு தரமற்ற இணைப்பான் பாக்கெட், வேறுபட்ட மவுண்டிங் அம்சம், தனியுரிம எண்ட் கேப் அல்லது திருத்தப்பட்ட குறுக்குவெட்டு தேவைப்படும் போது ஒரு தனிப்பட்ட அச்சு மிகவும் பாதுகாக்கக்கூடியதாகிறது. சரியான தேர்வு எதிர்பார்க்கப்படும் அளவு மற்றும் எதிர்கால விநியோகத்தில் உங்களுக்கு எவ்வளவு கட்டுப்பாடு தேவை என்பதைப் பொறுத்தது.
அமெரிக்க இறக்குமதியாளர்கள் மற்றும் லைட்டிங் தொழிற்சாலைகளுக்கு, ஆவணங்கள் தயாரிப்பு புகைப்படத்தை விட அதிகமாக இருக்க வேண்டும். சுயவிவர வரைதல், பொருள் விளக்கம், டிஃப்பியூசர் விருப்பம், நீளம் தாங்கும் தன்மை, இறுதி-தொப்பி விவரக்குறிப்பு, பேக்கிங் விவரங்கள் மற்றும் முடிக்கப்பட்ட லுமினேயருக்கான மின் தகவல் ஆகியவற்றைக் கோரவும். வீட்டுவசதி என்பது சான்றளிக்கப்பட்ட முடிக்கப்பட்ட LED குழாய் போன்றது அல்ல. உங்கள் வாடிக்கையாளர், AHJ, விநியோகஸ்தர் அல்லது திட்ட விவரக்குறிப்புக்கு குறிப்பிட்ட பட்டியல்கள் அல்லது இணக்க ஆவணங்கள் தேவைப்பட்டால், வடிவமைப்பு முடக்கப்படும் முன் அந்தத் தேவையைக் கண்டறியவும்.
மொத்த விற்பனையாளர்கள், ஒப்பந்ததாரர்கள், விளக்கு தொழிற்சாலைகள் மற்றும் தனிப்பயன்-திட்ட வாடிக்கையாளர்களுக்கு சேவை செய்வதாகவும் JE கூறுகிறது. வணிக நோக்கம் தெளிவாக எழுதப்பட்டிருந்தால், சப்ளையர் கூறு வாங்குதல் மற்றும் தனியார்-லேபிள் குழாய் மேம்பாடு ஆகிய இரண்டிற்கும் பொருத்தமாக இருக்கும். அங்கீகரிக்கப்பட்ட வரைதல், மாதிரி புகைப்படங்கள், மறுபார்வை எண் மற்றும் பொருள் தேர்வுகளை கொள்முதல் ஆவணத்தில் வைக்கவும். இது எக்ஸ்ட்ரூஷன் சோர்சிங்கில் ஒரு பழக்கமான சிக்கலைத் தடுக்கிறது: பரிமாண ரீதியாக நெருக்கமாக இருக்கும் ஆனால் உண்மையில் ஒன்றுக்கொன்று மாற்ற முடியாத மாற்றுத் தொகுதி.
உங்கள் PCB வரைதல், இயக்கி பரிமாணங்கள், இலக்கு குழாய் நீளம், டிஃப்பியூசர் விருப்பம், எண்ட்-கேப் தேவைகள், பயன்பாட்டு நிலைமைகள், மதிப்பிடப்பட்ட அளவு மற்றும் US ஷிப்பிங் அல்லது ஃபார்வர்டர் விவரங்களை JE க்கு அனுப்பவும். நிலையான IP20 உள்ளமைவை உறுதிப்படுத்த குழுவிடம் கேளுங்கள் அல்லது நிறுவலுக்கான சரியான நீர்ப்புகா வீட்டைப் பரிந்துரைக்கவும்.
