G5 எண்ட் கேப் வயரிங்

முதலில், தயவுசெய்து தெளிவுபடுத்துங்கள்: "கம்பி" என்பதன் மூலம் நீங்கள் சரியாக என்ன சொல்கிறீர்கள்?

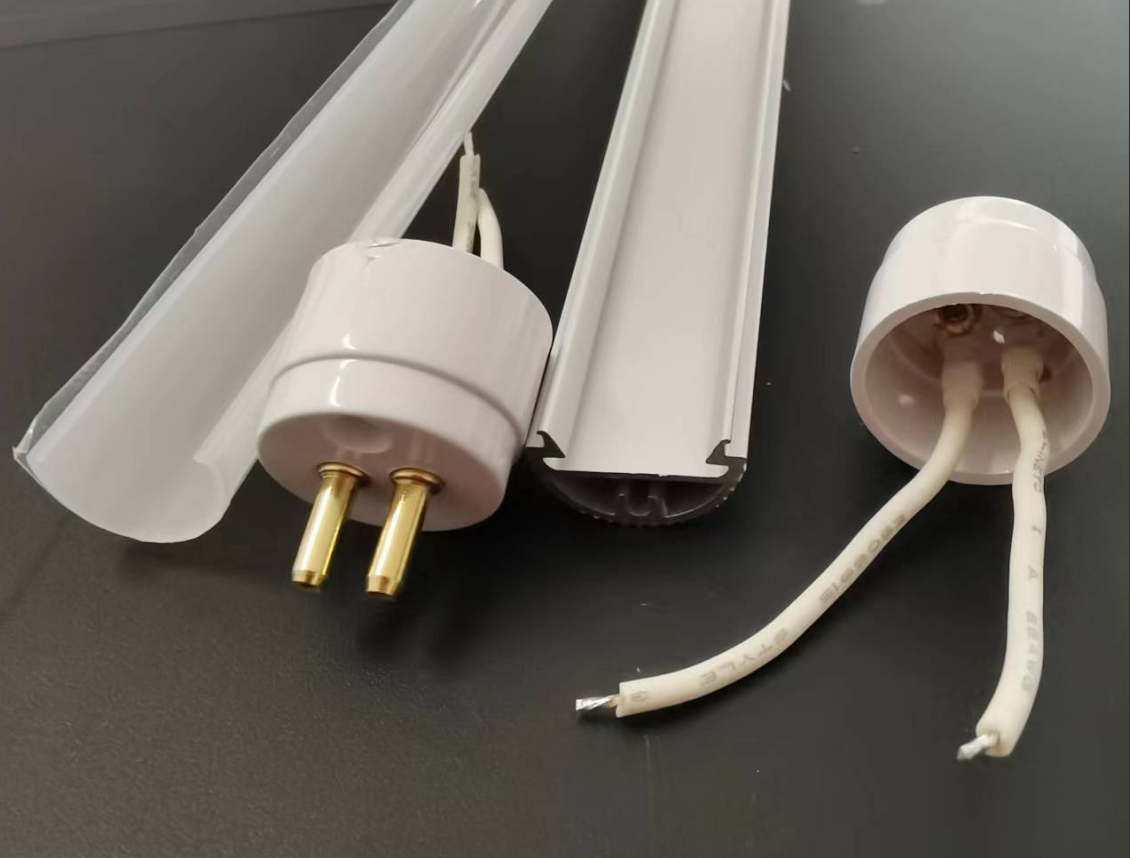

T5 மற்றும் G5 LED குழாய்களின் உற்பத்திச் செயல்பாட்டில், "ஒற்றை-வயர்/மல்டி-வயர்/வயர்லெஸ்" என்பது பொதுவாக இறுதித் தொப்பியில் இருந்து செல்லும் கம்பிகளின் எண்ணிக்கையைக் குறிக்கிறது, குழாயின் மின் விநியோக முறை அல்ல (ஒற்றை-முனை/இரட்டை-முனை மின்சாரம்). இந்த இரண்டு கருத்துக்களும் எளிதில் குழப்பமடைகின்றன.

• ஒற்றை கம்பி:எண்ட் கேப் ஒரு கம்பியை மட்டுமே வெளியேற்றுகிறது, பொதுவாக லைவ் வயர் (எல்) அல்லது நியூட்ரல் வயர் (என்).
• பல கம்பி (இரட்டை கம்பி):எண்ட் கேப் இரண்டு கம்பிகளை வெளியேற்றுகிறது, பொதுவாக ஒரு நேரடி கம்பி மற்றும் ஒரு நடுநிலை கம்பி.
• வயர்லெஸ்:இறுதி தொப்பி எந்த கம்பிகளையும் வெளியேற்றாது; இரண்டு G5 பின்கள் மட்டுமே உள்ளன.

இது தெளிவுபடுத்தப்பட்டவுடன், அடுத்தடுத்த சேர்க்கை தர்க்கத்தை புரிந்துகொள்வது எளிது.

சேர்க்கை 1: ஒரு முனை ஒற்றை கம்பி + ஒரு முனை வயர்லெஸ் → ஒற்றை முனையில் இயங்கும் குழாய்

சந்தையில் T5 ஒருங்கிணைந்த LED குழாய்களுக்கான மிகவும் பொதுவான கட்டமைப்பு இதுவாகும்.

இணைப்பு முறை:ஒற்றை கம்பி முனையிலிருந்து மட்டுமே மின்சாரம் வழங்கப்படுகிறது. இந்த ஒற்றை கம்பி நேரடி அல்லது நடுநிலை கம்பியுடன் இணைக்கிறது, மற்ற கம்பி (நேரடி அல்லது நடுநிலை) நேரடியாக விளக்குக் குழாயின் உள் சுற்று வழியாக மறுமுனையில் ஒரு முள் இணைக்கப்பட்டுள்ளது. வயர்லெஸ் முனையில், ஒரு முள் இயந்திர நிர்ணயம் மற்றும் கடத்துத்திறனுக்கு பொறுப்பாகும், மற்ற முள் இணைக்கப்படாமல் இருக்கலாம் அல்லது உட்புறமாக குறுகிய சுற்றுகளாக இருக்கலாம்.

இருப்பினும், ஒரு முக்கியமான உற்பத்தி விவரம் உள்ளது: T5 G5 விளக்கு வைத்திருப்பவரின் முள் இடைவெளி 5 மிமீ மட்டுமே. ஒரு முனையில் இயங்கும் போது, ​​இரண்டு ஊசிகளும் ஒன்றாக மிக நெருக்கமாக இருக்கும், மற்றும் முறையற்ற உள் வயரிங் எளிதில் குறுகிய சுற்றுக்கு வழிவகுக்கும். எனவே, சிங்கிள்-வயர் எண்ட் கேப்பிற்குள் இருக்கும் இன்சுலேஷன் மற்றும் வயரிங் தளவமைப்பு, எண்ட் கேப் சப்ளையரின் கைவினைத்திறனின் முக்கிய குறிகாட்டியாகும்.

விண்ணப்ப காட்சிகள்:அலுவலக விளக்குகள், பல்பொருள் அங்காடி அலமாரி விளக்குகள், அமைச்சரவை விளக்குகள், காட்சி பெட்டி விளக்குகள். இந்த வகையான விளக்குகள் பொதுவாக ஒரு ஒருங்கிணைந்த அடைப்புக்குறியைப் பயன்படுத்துகின்றன, ஒரே ஒரு சக்தி உள்ளீடு தேவைப்படுகிறது, நிறுவலை எளிதாக்குகிறது மற்றும் இறுதிப் பயனர்களுக்கு மின் அறிவு தேவையில்லை.

கலவை இரண்டு: ஒவ்வொரு முனையிலிருந்தும் ஒரு கம்பி → இரட்டை முனை ஆற்றல் கொண்ட விளக்கு குழாய்

பொறியியல் சீரமைப்பு திட்டங்களில் இந்த முறை பொதுவானது.

இணைப்பு முறை:விளக்குக் குழாயின் இரு முனைகளிலும் உள்ள விளக்குத் தொப்பிகளிலிருந்து கம்பியை இட்டுச் செல்லவும். ஒரு முனையை லைவ் வயருடன் (எல்) இணைக்கவும், மறுமுனையை நடுநிலை கம்பியுடன் (என்) இணைக்கவும். மின்னோட்டம் ஒரு முனையிலிருந்து உள்ளேயும் மறுமுனையிலிருந்து வெளியேறும். விளக்கு தொப்பியின் உள்ளே இருக்கும் இரண்டு G5 ஊசிகளும் சுருக்கப்பட்டு, ஒற்றை மின்முனையை உருவாக்குகின்றன.

பொறியியலில் இரட்டை முனை மின்சாரம் ஏன் விரும்பப்படுகிறது?பழைய ஃப்ளோரசன்ட் விளக்கு ஹோல்டர்களை மீண்டும் பொருத்தும் போது, ​​அசல் G5 ஹோல்டர்கள் பொதுவாக இணையாக இணைக்கப்பட்டிருக்கும், அதாவது இரண்டு ஊசிகளும் உள்நாட்டில் குறுகிய சுற்றுடன் இருக்கும். இரட்டை முனை விளக்குகளை, இணை அல்லாத ஹோல்டருடன் மாற்ற வேண்டிய அவசியமின்றி, இந்த வகை ஹோல்டருக்கு நேரடியாக மாற்றியமைக்க முடியும். ஒரு ஒற்றை முனை விளக்கு ஒரு இணை ஹோல்டரில் நிறுவப்பட்டால், அது பவர்-ஆன் செய்யப்பட்ட உடனேயே ஷார்ட் சர்க்யூட் ஆகும். இது ஹாங்காங் பொறியியல் சமூகத்தில் நடந்துள்ளது; சிலர் பழைய ஹோல்டரின் பிளாஸ்டிக் உறையையும் எரித்தனர்.

உற்பத்தி முன்னெச்சரிக்கைகள்:இரட்டை முனை கொண்ட விளக்கு தொப்பியின் இரு முனைகளிலும் லீட்கள் இருக்க வேண்டும், ஆனால் நிறுவலின் போது தலைகீழ் வயரிங் தவிர்க்க கம்பி நிறங்கள் தெளிவாக வேறுபடுத்தப்பட வேண்டும் (எ.கா., ஒரு முனை L, மற்றொன்று N என குறிக்கப்பட்டுள்ளது). மேலும், இரட்டை முனை ஃப்ளோரசன்ட் விளக்கின் உள் வயரிங் இரண்டு முனைகளுக்கு இடையே மின் இணைப்பு இல்லை என்பதை உறுதிப்படுத்த வேண்டும்; இல்லையெனில், விளக்கு ஷார்ட் சர்க்யூட் ஆகும்.

விண்ணப்ப காட்சிகள்:தொழிற்சாலை பட்டறைகள், வாகன நிறுத்துமிடங்கள், கிடங்குகள் மற்றும் தளவாட மையங்கள். இந்த இடங்களுக்கு பெரும்பாலும் பழைய ஃப்ளோரசன்ட் விளக்கு வைத்திருப்பவர்களின் மறு பொருத்தம் தேவைப்படுகிறது, மேலும் இரட்டை முனை மின்சாரம் வழங்கல் தீர்வுகள் சிறந்த இணக்கத்தன்மையை வழங்குகின்றன.

சேர்க்கை 3: லைவ் வயர் மூலம் ஒரு முனை (இரட்டை கம்பி) + வயர்லெஸ் எண்ட் கேப் மூலம் ஒரு முனை → மேம்படுத்தப்பட்ட ஒற்றை முனை பவர் சப்ளை

இந்த கலவையானது ஒற்றை முனை மின்சார விநியோகத்தின் மேம்படுத்தப்பட்ட பதிப்பாகும், இது அதிக பாதுகாப்பு மற்றும் நம்பகத்தன்மை தேவைகள் கொண்ட காட்சிகளுக்கு ஏற்றது.

இணைப்பு முறை:பவர் சப்ளை எண்ட் கேப் லைவ் மற்றும் நியூட்ரல் வயர்களை நேரடியாக இயக்கி மின்சாரம் அல்லது ஏசி பவர் உடன் இணைக்கிறது. வயர்லெஸ் முடிவு இயந்திர ஆதரவு மற்றும் சுற்று இணைப்புக்கு மட்டுமே பயன்படுத்தப்படுகிறது, மேலும் சக்தி உள்ளீட்டைக் கையாளாது.

ஒற்றை கம்பி ஒற்றை-முடிவு தீர்வு இருந்து வேறுபாடு:ஒற்றை கம்பி ஒற்றை முனை தீர்வு, விளக்கு குழாய் உள் வயரிங் ஒரு வடிவமைப்பு தேவைப்படுகிறது "ஒரு கம்பி நுழையும், மற்றும் மற்றொரு கம்பி உள்நாட்டில் இணைக்கும் மற்றொரு முனை," உள் வயரிங் ஒப்பீட்டளவில் சிக்கலான செய்யும். இதற்கு நேர்மாறாக, இரட்டை கம்பி ஒற்றை முனை தீர்வு, நேரடி மற்றும் நடுநிலை கம்பிகள் இரண்டும் ஒரே எண்ட் கேப் மூலம் அறிமுகப்படுத்தப்படுகின்றன, இதனால் அதிக நேரடி உள் சுற்று வடிவமைப்பை அடைகிறது, சாத்தியமான தோல்வி புள்ளிகளைக் குறைக்கிறது மற்றும் பாதுகாப்பை மேம்படுத்துகிறது.

உற்பத்தி நன்மைகள்:ஒருங்கிணைந்த T5 விளக்கு குழாய் உற்பத்தியாளர்களுக்கு, இந்த முறை ஒற்றை-முனை எண்ட் கேப்களைப் பயன்படுத்துவதை விட அதிக அசெம்பிளி செயல்திறனை வழங்குகிறது. அனைத்து மின் கம்பிகளும் ஒரு முனையில் குவிந்திருப்பதால், விளக்குக் குழாயின் உள்ளே குறுக்கு வயரிங் தேவைப்படாது, இதனால் உள் குறுகிய சுற்றுகளின் ஆபத்தை குறைக்கிறது.

பயன்பாடுகள்:மருத்துவ விளக்குகள், கல்வி விளக்குகள், உயர்தர வணிக காட்சிகள்.
